| Область применения |
- Автозаводы, автотранспортные предприятия.
- СТО, гаражные мастерские и т.п.
|
|
| Преимущества |
- Удаляют выхлопные газы непосредственно от выхлопной трубы
автомобиля.
- Занимают минимум места.
- Длина вытяжного шланга до 12.5 метров.
- Радиус рабочей зоны можно увеличить за счет использования
консольно-поворотной балки.
- Радиус поворота консоли 1800.
- Поставляется в сборе.
|
| Конструктивные особенности |

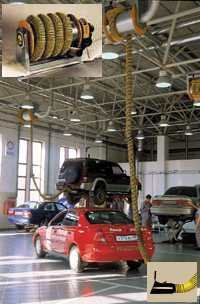

В нерабочем состоянии вытяжной
шланг намотан на барабан катушки, при этом свободный конец шланга с
газоприёмной насадкой не касается пола и не мешает работе. При
подсоединении к выхлопной трубе автомобиля шланг разматывается, при
его отсоединении шланг наматывается на катушку под действием
возвратной пружины. Фиксация барабана со шлангом происходит при
помощи специальной защелки.
Комплектация SER-серии
:
- катушка, закрепленная в раме;
- вытяжной шланг может
поставляться различной длины 5, 7.5, 10, или 12.5 м, различного
диаметра 75, 100, 125 или 150мм и различной термостойкости от
1500С до 3000С. Заказывается
дополнительно.
- газоприемная насадка
необходимой функциональности. Заказывается дополнительно.
Комплектация SERF-серии :
-
катушка, закрепленная в раме;
- вытяжной вентилятор;
- вытяжной
шланг может поставляться различной длины 5, 7.5, 10, или 12.5 м,
различного диаметра 75, 100, 125 или 150мм и различной
термостойкости от 1500С до 3000С. Заказывается
дополнительно.
- газоприемная насадка необходимой
функциональности. Заказывается дополнительно.
Примечание :
- В зависимости от требований
заказчика вытяжные катушки могут быть оборудованы электроприводом,
позволяющим автоматически наматывать и разматывать шланг;
дистанционным управлением шлангом катушки; блоком управления для
автоматического включения/выключения вентилятора на момент работы
двигателя автомобиля. |
| Крепление и подключение |
Крепление :
-
1. Рама катушки крепится к потолку или к стене :
| Длина шланга,
(м) |
5 |
7.5 |
10 |
| Высота крепления,
(м) |
| 2.5 |
5.4 |
- |
- |
| 3.0 |
4.2 |
6.2 |
- |
| 3.5 |
3.8 |
5.9 |
8.5 |
| 4.0 |
3.3 |
5.5 |
8.3 |
| 4.5 |
2.6 |
5.2 |
8.0 |
| 5.0 |
- |
4.7 |
7.7 |
| 5.5 |
- |
- |
7.4 |
|
Примечание :
- В ячейках
содержится радиус рабочей зоны(м) в зависимости от длины вытяжного
шланга и высоты установки рамы.
- 2. Катушка
монтируется на поворотной балке, которая при помощи крепежной опоры,
крепится к стене. Балка заказывается дополнительно.
| Консольная балка |
| Модель |
Длина, (м) |
Вес, (кг) |
| SA-2.5 |
2.5 |
4.0 |
| SA-3.5 |
3.5 |
5.0 |
| SA-4.5 |
4.5 |
6.0 |
| SAU-2.5 |
2.5 |
4.0 |
| SAU-3.5 |
3.5 |
5.0 |
| SAU-4.5 |
4.5 |
6.0 |
|
Примечание :
- Модель SA-xxx поставляется в комплекте с жестким
и 2-мя гибкими воздуховодами.
- Модель SAU-xxx
поставляется в комплекте с жестким и 2-мя гибкими воздуховодами
Шведского производства с термостойкостью 150оС.
Подключение :
- Непосредственно к
вентилятору типа FUA (для SERF).
- При помощи гибкого
или жесткого воздуховода подключается к централизованной системе
вытяжной вентиляции | |
| Техническая характеристика SERF-серии |
| Модель |
Вытяжной
шланг |
Вентилятор |
Реком.
расход
воздуха,
(м3/ч) |
Вес,
(кг) |
Диаметр,
(мм) |
Длина,
(м) |
Мощн.,
(кВт) |
Частота
вращ.,
(об/мин) |
Напря-
жение,
(В) |
| SERF-75-5 |
75 |
5 |
0.55 |
2730 |
3/380 |
270 |
28 |
| SERF-75-7.5 |
75 |
7.5 |
0.55 |
2730 |
3/380 |
270 |
33 |
| SERF-75-10 |
75 |
10 |
0.55 |
2730 |
3/380 |
270 |
37 |
| SERF-100-5 |
100 |
5 |
0.55 |
2730 |
3/380 |
540 |
28 |
| SERF-100-7.5 |
100 |
7.5 |
0.55 |
2730 |
3/380 |
540 |
33 |
| SERF-100-10 |
100 |
10 |
0.55 |
2730 |
3/380 |
540 |
37 |
|
Примечание :
- Вентилятор типа
FUA-1800 для SERF-серии выполняется левого вращения с 3-х фазным
двигателем.
Возможно исполнение правого вращения или с
однофазным двигателем - оговаривается при заказе отдельно.
- Указан вес без учета вытяжного шланга и газоприемной
насадки.
|
